Peringkat Kebakaran untuk Perlindungan Dinding Dijelaskan: ASTM E84 Kelas A vs EN 13501 vs GB 8624

ASTM E84 Class A, EN 13501, dan GB 8624 adalah tiga sistem peringkat api regional yang berbeda. Sistem-sistem ini tidak dapat saling menggantikan. Masing-masing mengukur aspek kinerja api yang berbeda. Menentukan peringkat yang salah dapat menyebabkan kegagalan inspeksi, penolakan pengiriman, atau pemasangan yang tidak aman. Artikel ini membantu pembaca membandingkan sistem-sistem ini untuk Peringkat Api untuk Pelindung Dinding, mengidentifikasi standar mana yang berlaku untuk proyek mereka, dan memverifikasi klaim pemasok.

Poin Utama

• Peringkat api berbeda menurut wilayah: ASTM E84 untuk Amerika Utara, EN 13501 untuk Eropa, dan GB 8624 untuk Tiongkok. Masing-masing menggunakan pengujian dan skala yang berbeda.

• Jangan pernah menukar peringkat antar sistem. Suatu produk yang lulus satu standar mungkin gagal pada standar lainnya, yang menyebabkan penolakan pengiriman atau kegagalan inspeksi.

• Selalu verifikasi peringkat pasti yang disyaratkan oleh kode bangunan lokal Anda. Minta laporan pengujian lengkap dan periksa akreditasi laboratorium.

•

Mengapa Peringkat Api untuk Pelindung Dinding Berbeda

Standar Regional dan Kode Bangunan

Produk pelindung dinding harus memenuhi kode kebakaran negara tempat produk tersebut dipasang. Amerika Serikat mengandalkan ASTM E84, di mana Kelas A adalah target umum untuk pelapis dinding. Eropa menggunakan EN 13501-1, dan Kelas B dengan sub-klasifikasi s1,d0 merupakan persyaratan yang sering ditemui. Tiongkok mengikuti GB 8624, di mana B1 atau A2 adalah yang umum untuk panel dinding.

Ketiga sistem ini berkembang dari tradisi regulasi yang terpisah. Masing-masing menjawab pertanyaan berbeda tentang bagaimana suatu material berperilaku dalam kebakaran. Produk yang lulus satu uji tidak otomatis lulus uji lainnya.

Risiko Mengasumsikan Kesetaraan

Kesetaraan langsung antar standar tidak selalu mudah. Metode pengujian berbeda, ambang batas kelulusan berbeda, dan aplikasi material yang dimaksudkan berbeda. ASTM E84 Kelas A memerlukan indeks perambatan api sebesar 25 atau kurang, yang diukur dalam terowongan 25 kaki. EN 13501-1 Kelas B mengevaluasi reaksi terhadap api melalui serangkaian pengujian yang berbeda. GB 8624 menggabungkan pembakaran permukaan dengan data kinerja tambahan.

Peringkat yang diperoleh di bawah satu standar sama sekali tidak menunjukkan kinerja di bawah standar lainnya.

Kesenjangan ini menciptakan bahaya nyata bagi para perencana spesifikasi. Seorang pemasok dapat menyajikan laporan ASTM E84 Kelas A untuk proyek yang memerlukan EN 13501-1 Kelas B. Dokumen tersebut terlihat mengesankan, tetapi tidak memenuhi kode kebakaran lokal untuk pelapis dinding. Inspektur menolak pemasangan tersebut, pengiriman tertahan di bea cukai, dan proyek mengalami kemacetan.

Pendekatan paling aman adalah memperlakukan setiap standar sebagai bahasanya sendiri. Konfirmasikan peringkat persis yang dituntut oleh kode bangunan Anda, lalu verifikasi bahwa produk tersebut memiliki peringkat tersebut dari laboratorium yang terakreditasi.

Perbandingan Berdampingan Sekilas

Wilayah, Metode Pengujian, dan Parameter Utama

Ketiga sistem melayani pasar yang berbeda dan mengandalkan peralatan yang berbeda. Tabel di bawah ini merangkum perbedaan inti.

EN 13501-1 secara luas dianggap lebih komprehensif daripada ASTM E84. Standar ini memperlakukan produksi asap dan tetesan yang menyala sebagai parameter terpisah. ASTM E84 hanya melaporkan indeks perkembangan asap dan sama sekali tidak membahas tetesan.

Perbedaan Arti Kelas dan Skala

Penetapan huruf terlihat mirip di atas kertas. Artinya tidak sesuai. ASTM E84 Kelas A berarti indeks penyebaran api 25 atau kurang dan indeks perkembangan asap 450 atau kurang. Ini adalah hasil pembakaran permukaan, bukan bukti ketidakbakaran. EN 13501-1 Kelas B menjelaskan reaksi terhadap api di bawah uji Single Burning Item, dan akhiran s1,d0 mengonfirmasi asap rendah dan tidak ada tetesan yang menyala. GB 8624 B1 menandai material yang sulit terbakar, sedangkan A1 dan A2 menunjukkan performa tidak mudah terbakar atau terbatas tidak mudah terbakar.

Skala-skala ini berjalan ke arah yang berbeda dan mengukur hal yang berbeda. Suatu produk dapat memegang peringkat permukaan ASTM E84 Kelas A dan klasifikasi reaksi terhadap api GB 8624 B1 secara bersamaan tanpa konflik. Itulah sebabnya persetujuan pelapis dinding kode kebakaran harus menyebutkan standar, kelas, dan sub-klasifikasi yang tepat. Sebuah rumah sakit yang menentukan panel dindingpersyaratan peringkat kebakaran sering kali menuntut batas asap yang lebih ketat daripada ruang komersial umum, karena evakuasi penghuni bergantung pada rute jalan keluar yang jelas. Pembeli yang membandingkan Peringkat Kebakaran untuk Perlindungan Dinding di berbagai wilayah harus memperlakukan setiap kolom tabel sebagai bahasa yang terpisah, bukan terjemahan. Logika yang sama berlaku ketika tim proyek meninjau Peringkat Kebakaran untuk Perlindungan Dinding untuk peluncuran multi-negara.

Penjelasan ASTM E84 Kelas A

Cara Kerja Uji Terowongan Steiner

Uji Terowongan Steiner menempatkan spesimen dalam tungku horizontal. Sampel berukuran sekitar 24 inci lebarnya kali 24 kaki panjangnya dan dipasang terbalik sebagai langit-langit terowongan. Sistem draf yang diatur memindahkan udara dan produk pembakaran melalui ruang pada kecepatan terkontrol.

Prosedur ini mengikuti urutan tetap:

1. Kondisikan dan pasang spesimen pada tutup terowongan yang dapat dilepas.

2. Nyalakan pembakar metana, yang menghantarkan nyala api terukur ke atas terhadap permukaan sampel.

3. Pantau penyebaran api melalui jendela pengintai di sepanjang satu sisi tungku selama durasi uji 10 menit.

4. Ukur asap dengan fotometer berorientasi vertikal yang mencatat pengaburan cahaya.

5. Hitung Indeks Penyebaran Api (FSI) dan Indeks Perkembangan Asap (SDI) dari data yang dicatat.

Kedua indeks menggunakan skala arbitrer. Papan asbes-semen diberi nilai 0, dan kayu ek merah diberi nilai 100.

Apa yang Diukur dan Tidak Diukur oleh Kelas A

Kelas A memerlukan FSI 25 atau kurang dan SDI 450 atau kurang. Ambang batas ini menjelaskan perilaku pembakaran permukaan di bawah satu set kondisi uji spesifik. Indeks penyebaran api yang rendah berarti bagian depan api bergerak lambat di atas permukaan spesimen. Indeks perkembangan asap yang dapat diterima berarti material tidak mengaburkan cahaya melebihi batas.

Kelas A tidak berarti material tersebut tidak mudah terbakar. Uji ini mengukur karakteristik permukaan, bukan total pelepasan panas atau kemampuan terbakar. Suatu produk dapat meraih Kelas A dan tetap terbakar di bawah paparan api yang berkelanjutan.

Kelas A juga tidak setara dengan EN 13501-1 A1 atau A2. Kelas Euro tersebut menunjukkan ketidakbakaran atau keterbatasan pembakaran, yang diverifikasi melalui uji reaksi terhadap api yang berbeda. Penentu spesifikasi harus memperlakukan kedua peringkat tersebut sebagai klaim terpisah.

Ikhtisar Klasifikasi GB 8624

Metode Uji dan Tingkat Klasifikasi

GB 8624 adalah standar reaksi terhadap api Tiongkok untuk bahan bangunan. Standar ini mengandalkan beberapa metode uji daripada satu perangkat tunggal. Setiap metode memasukkan bagian yang berbeda dari nilai akhir.

Versi GB 8624-2012 saat ini membagi material ke dalam empat tingkat utama: A, B1, B2, dan B3. Tingkat A menandakan material yang tidak mudah terbakar. B1 menandakan material tahan api, B2 material yang mudah terbakar, dan B3 material yang sangat mudah terbakar. Versi GB 8624-2006 sebelumnya menggunakan tujuh tingkat, mulai dari A1 dan A2 turun melalui B, C, D, E, dan F.

Cakupan GB 8624 di Luar Pembakaran Permukaan

GB 8624 melangkah lebih jauh daripada uji pembakaran permukaan. Standar ini memasukkan produksi asap dan tetesan menyala ke dalam klasifikasi utama. EN 13501-1 menangani hal ini sebagai sub-klasifikasi terpisah.

• Material lantai memiliki sebutannya sendiri, seperti A1fl, A2fl, dan Bfl.

• Isolasi termal pipa memiliki sistem klasifikasi tersendiri.

• Produksi asap dan tetesan menyala mendapatkan penilaian tambahan.

Hasil GB 8624 B1 sering digambarkan kurang lebih sebanding dengan EN 13501-1 B-s1,d0 dan ASTM E84 Kelas A. Perbandingan tersebut bersifat longgar. Kesetaraan yang tepat bergantung pada hasil uji spesifik dan komposisi material. ASTM E84 Kelas A sendiri berarti indeks penyebaran api 25 atau kurang, metrik permukaan yang tidak dicerminkan secara langsung oleh GB 8624. Untuk kelongsong dinding kode kebakaran di Tiongkok, B1 atau A2 adalah target tipikal.Panel dinding rumah sakit persyaratan peringkat api biasanya mengarah ke batas yang lebih ketat, karena pengendalian asap penting untuk evakuasi pasien.

Sistem Euroclass EN 13501

Skala Euroclass dari A1 hingga F

EN 13501-1 membagi produk konstruksi ke dalam tujuh tingkat utama. A1 berada di posisi teratas, dan F berada di posisi terbawah. Standar ini juga memisahkan lantai dan isolasi pipa linier ke dalam skalanya sendiri, seperti A1fl hingga Ffl dan A1L hingga FL.

Kelas A1 menunjukkan material yang sepenuhnya tidak mudah terbakar, seperti beton atau wol mineral. Kelas B menandakan produk yang mudah terbakar dengan kontribusi yang sangat terbatas terhadap kebakaran. Ini adalah target umum untuk kelongsong dinding Eropa.

Sub-Klasifikasi Asap dan Tetesan

Huruf utama hanya menceritakan sebagian dari keseluruhan cerita. Dua akhiran menambahkan detail penting. Produksi asap menggunakan s1, s2, dan s3, di mana s1 berarti sedikit asap dan s3 berarti banyak asap. Tetesan menyala menggunakan d0, d1, dan d2, di mana d0 berarti tidak ada dan d2 berarti tetesan yang signifikan.

Kelas keseluruhan ditunjukkan oleh sistem huruf, asap ditunjukkan oleh s1, s2, atau s3 (terbaik hingga terburuk), dan tetesan yang membakar ditunjukkan oleh d0, d1, dan d2.

Penunjukan lengkap seperti B-s1,d0 menjelaskan produk dengan kontribusi sangat terbatas terhadap kebakaran, sedikit asap, dan tidak ada tetesan menyala. Produk Kelas E tidak memiliki persyaratan asap, dan lantai tidak memiliki persyaratan tetesan. Pententu spesifikasi harus selalu mengonfirmasi penunjukan lengkap, bukan hanya huruf utamanya.

Alasan Peringkat Tidak Dapat Ditukar

Metode Uji Berbeda, Metrik Berbeda

ASTM E84 mengukur karakteristik pembakaran permukaan di dalam Terowongan Steiner sepanjang 25 kaki. Spesimen dipasang sebagai langit-langit terowongan, dan pembakar metana menyulut permukaannya. Teknisi mencatat penyebaran api dan pengaburan asap selama periode 10 menit. Hasilnya adalah indeks penyebaran api dan indeks perkembangan asap. ASTM E84 Kelas A berarti indeks penyebaran api 25 atau kurang dan indeks perkembangan asap 450 atau kurang.

EN 13501-1 dan GB 8624 menggunakan uji reaksi terhadap api yang berbeda. EN 13501-1 mengandalkan EN 13823, uji barang pembakaran tunggal, dan melaporkan klasifikasi penuh seperti B-s1,d0. "s1" menandakan kelas asap, dan "d0" menandakan kelas tetesan. GB 8624 menggabungkan beberapa metode, termasuk uji nyala api kecil dan uji barang pembakaran tunggal. Alat-alat ini memaparkan spesimen pada sumber panas, orientasi, dan durasi yang berbeda. Oleh karena itu, indeks penyebaran api 25 di bawah ASTM E84 tidak menunjukkan apa pun tentang kinerja di bawah EN 13823.

Konsekuensi Dunia Nyata dari Substitusi

Substitusi langsung dapat menyebabkan kegagalan inspeksi, penolakan pengiriman, atau pemasangan yang tidak aman. Seorang pemasok mungkin menunjukkan laporan ASTM E84 Kelas A untuk proyek yang memerlukan EN 13501-1 Kelas B. Dokumen tersebut tampak kredibel, tetapi tidak memenuhi kode kebakaran lokal untuk pelapis dinding.

Mensubstitusikan laporan GB 8624 B1 atau ASTM E84 Kelas A untuk klasifikasi EN 13501-1 tidak setara secara hukum di bawah hukum Uni Eropa. Karena Regulasi Produk Konstruksi Uni Eropa mewajibkan pengujian EN 13501-1 oleh Badan Notifikasi Uni Eropa, menerima laporan non-Uni Eropa berarti produk tersebut tidak dapat ditempatkan secara sah di pasar Uni Eropa untuk penggunaan konstruksi, dan proyek akan gagal dalam inspeksi kontrol bangunan.

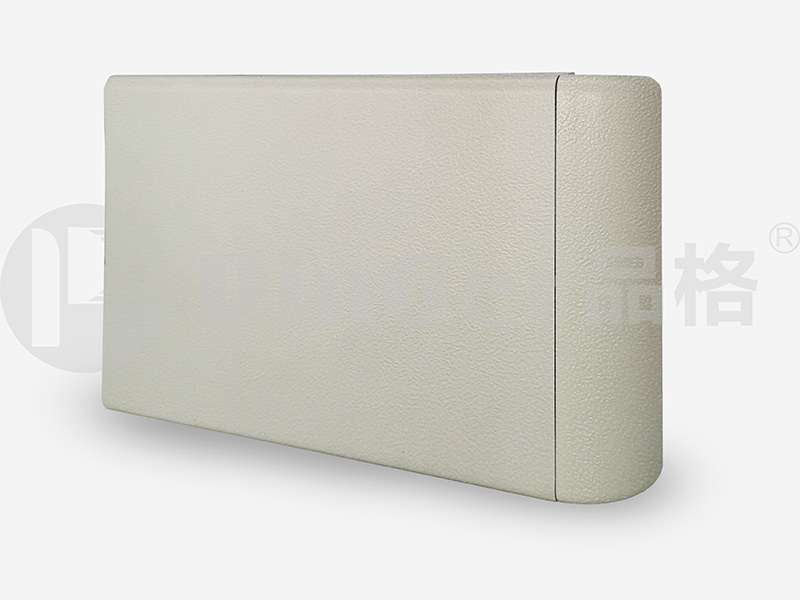

Tabel ekuivalensi tidak dapat menjawab apakah suatu produk legal di gedung tertentu. Itu adalah pertanyaan kode, bukan pertanyaan pengujian.Panel dinding rumah sakit persyaratan peringkat kebakaran sering kali menuntut batas asap yang lebih ketat daripada ruang komersial umum, karena evakuasi pasien bergantung pada jalur evakuasi yang jelas. Sertifikat yang mencantumkan beberapa kerangka kerja secara berdampingan dapat secara keliru menyiratkan konsensus yang tidak didukung oleh pengujian yang mendasarinya.

Memilih Peringkat Kebakaran yang Tepat untuk Perlindungan Dinding

Menyesuaikan Peringkat dengan Pasar dan Kode Anda

Lokasi proyek menentukan standar yang berlaku. Seorang perencana harus mengikuti urutan yang jelas.

• Identifikasi yurisdiksi proyek dan kode bangunan yang berlaku.

• Periksa amandemen lokal, yang mungkin lebih ketat daripada model nasional.

• Konfirmasikan standar, kelas, dan sub-klasifikasi yang diperlukan dengan Otoritas yang Memiliki Yurisdiksi (AHJ).

• Sesuaikan klasifikasi produk dengan jenis hunian dan ketinggian bangunan.

AHJ memegang otoritas akhir. Ini bisa berupa pejabat bangunan setempat, petugas pemadam kebakaran, atau lembaga negara. AHJ meninjau jenis hunian, persyaratan keselamatan kebakaran dan jiwa, cakupan renovasi, dan detail pemasangan. Kepatuhan berasal dari persetujuan AHJ, bukan dari klaim produk semata. Ukuran dan ketinggian bangunan, jenis hunian, keberadaan alat penyiram (sprinkler), dan jenis konstruksi semuanya membentuk rakitan berperingkat kebakaran mana yang diperlukan dan di mana.Panel dinding rumah sakit persyaratan peringkat kebakaran mengilustrasikan poin ini. Hunian layanan kesehatan menampung pasien yang tidak dapat mengevakuasi diri sendiri, sehingga batas asap dan kinerja tetesan lebih penting daripada di gudang. Produk pelapis dinding yang memenuhi kode komersial umum mungkin masih gagal dalam tinjauan rumah sakit. Persyaratan kode kebakaran untuk pelapis dinding oleh karena itu dimulai dari hunian, bukan produknya.

Proyek Multi-Pasar dan Pengujian Terpisah

Proyek multi-pasar biasanya memerlukan pengujian terpisah untuk setiap standar. A1, Kelas A, dan Kelas 0 bukanlah istilah yang dapat saling menggantikan. Masing-masing berasal dari metode pengujian yang berbeda. EN 13501-1 A1 dan GB 8624 A1 sama-sama menunjukkan sifat tidak mudah terbakar, sementara ASTM E84 Kelas A mengukur penyebaran api di permukaan. ASTM E119 mengukur ketahanan api suatu rakitan dari waktu ke waktu, yang merupakan properti lain yang berbeda.

Pemasok tidak dapat mengubah satu laporan menjadi laporan lainnya. Proyek yang mencakup Amerika Serikat, Eropa, dan Tiongkok memerlukan data pengujian untuk ASTM E84, EN 13501-1, dan GB 8624 secara terpisah. Pemasok dengan pengalaman multi-pasar, seperti Guangzhou Pinger, dapat menyederhanakan proses ini. Pemasok semacam itu memelihara laporan untuk setiap sistem dan memahami bagaimana Peringkat Kebakaran untuk Perlindungan Dinding berbeda di berbagai yurisdiksi. Ini mengurangi risiko pengiriman yang ditolak atau inspeksi yang gagal. Perencana harus meminta klasifikasi lengkap, termasuk akhiran asap dan tetesan, dan mengonfirmasi bahwa setiap laporan cocok dengan standar yang disebutkan dalam kode lokal.

Memverifikasi Laporan Pemasok dan Menghindari Kesalahan

Daftar Periksa untuk Dokumentasi Uji Kebakaran

Klaim pemasok tidak berarti banyak tanpa dokumentasi. Perencana harus mengikuti urutan verifikasi sebelum menyetujui produk perlindungan dinding apa pun.

1. Konfirmasikan standar yang diperlukan untuk lokasi proyek dan hunian.

2. Minta laporan pengujian lengkap, bukan hanya ringkasan sertifikat.

3. Verifikasi bahwa laboratorium memiliki akreditasi untuk metode pengujian spesifik tersebut.

4. Periksa apakah klasifikasi produk cocok dengan persyaratan kode bangunan.

5. Konfirmasikan ketebalan pemasangan dan spesifikasi sambungan terhadap laporan.

Dinding yang dipasang dengan panel 50 mm terhadap laporan pengujian pada panel 100 mm tidak konsisten dengan persyaratan otoritas. Panel yang lebih tebal tidak secara otomatis meningkatkan peringkat rakitan. Rakitan yang diuji menentukan peringkat yang diterimanya.

Verifikasi dimulai dengan tinjauan cermat terhadap tanda daftar fisik. Label yang tidak mudah luntur ini menentukan peringkat menit yang tepat. Perbedaan sekecil 30 menit dari persyaratan proyek langsung membatalkan seluruh pemisahan kebakaran.

Kesalahan Spesifikasi dan Pengadaan Umum

Beberapa kesalahan muncul berulang kali dalam proyek perlindungan dinding. Menerima peringkat yang dinyatakan sendiri berada di urutan teratas. Panel yang disebut "tahan api" mungkin hanya membawa klasifikasi reaksi terhadap api, bukan peringkat ketahanan api. Panel ruang bersih (cleanroom) dapat menerima tingkat reaksi terhadap api tanpa peringkat ketahanan api sama sekali.

Mengasumsikan ekuivalensi antar-standar menciptakan masalah lain yang sering terjadi. Laporan ASTM E84 Kelas A yang menunjukkan indeks penyebaran api 25 atau kurang tidak memenuhi proyek yang memerlukan EN 13501-1 Kelas B. Sistem ini mengukur properti yang berbeda di bawah kondisi yang berbeda.

Mengabaikan sub-klasifikasi asap dan tetesan mengarah pada inspeksi yang gagal. Persyaratan peringkat kebakaran panel dinding rumah sakit sering kali menuntut batas asap yang lebih ketat daripada ruang komersial umum. Produk yang memenuhi minimum kode kebakaran pelapis dinding mungkin masih gagal dalam tinjauan layanan kesehatan. Selesaikan konflik dokumen sebelum inspeksi otoritas, bukan sesudahnya.

ASTM E84 Kelas A, EN 13501, and GB 8624 adalah sistem khusus wilayah. Sistem tersebut tidak dapat langsung dibandingkan atau disubstitusikan. Untuk Peringkat Kebakaran untuk Perlindungan Dinding, konfirmasikan standar yang diperlukan, minta laporan pengujian lengkap, verifikasi akreditasi laboratorium, dan sesuaikan klasifikasi produk dengan kode bangunan. Pemasok multi-pasar seperti Guangzhou Pinger menyederhanakan kepatuhan dan mengurangi risiko.

FAQ

Apa arti sebenarnya dari ASTM E84 Kelas A?

Kelas A berarti indeks penyebaran api 25 atau kurang dan indeks perkembangan asap 450 atau kurang. Ini mengukur pembakaran permukaan, bukan sifat tidak mudah terbakar.

Apakah EN 13501-1 Kelas B sama dengan ASTM E84 Kelas A?

Tidak. EN 13501-1 Kelas B menggunakan pengujian reaksi terhadap api yang berbeda dan menyertakan sub-klasifikasi asap dan tetesan. Kedua peringkat tersebut tidak dapat saling menggantikan.

Bagaimana persyaratan peringkat api panel dinding rumah sakit berbeda dari proyek komersial umum?

Rumah sakit menuntut batasan asap yang lebih ketat karena pasien tidak dapat mengevakuasi diri sendiri. Produk yang memenuhi batas minimum pelapis dinding kode kebakaran mungkin tetap gagal dalam tinjauan fasilitas kesehatan. Selalu konfirmasikan Peringkat Kebakaran untuk Perlindungan Dinding terhadap jenis hunian tersebut.
